Facetted_Egg

Facetted_Egg_Shape

Facettiertes Ei

Syntax:

object{ Facetted_Egg (Quarter_Meridian_Segments, Equatorial_Segments)
        texture{ ... ... }
      } // end of object ------------------------

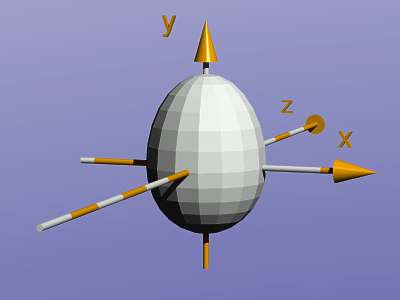

Facettierte Eiform

Syntax:

object{ Facetted_Egg_Shape (Quarter_Meridian_Segments, Equatorial_Segments,
                            Lower_Scale, Upper_Scale)
        texture{ ... ... }
      } // end of object ------------------------

Mit:
Quarter_Meridian_Segments = Anzahl der Segmente in einem Viertel des Meridians,
Equatorial_Segments = Anzahl der Segmente längs des Äquators und
Lower_Scale = y-Maßstab der unteren Objekthälfte,
Upper_Scale = y-Maßstab der oberen Objekthälfte.
Die Gesamthöhe des Objekts ist auf 2 Einheiten skaliert.

Beispiele:

#include "shapes_lo.inc"

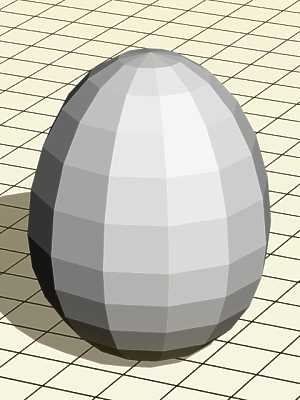

object{ Facetted_Egg (6, 12 )
        texture { pigment{color rgb<1,1,1&lgt;}
                  finish {ambient 0.08 diffuse 0.7 phong 0.1}
                }
        scale 1 rotate<0,10,0> translate<0,1.15,0>}
      } // end of object ------------------------------------

#include "shapes_lo.inc"

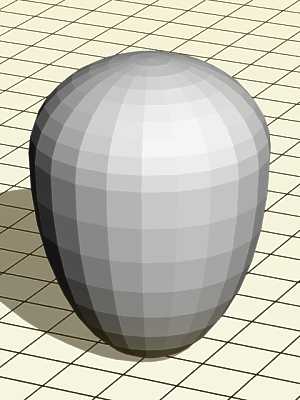

object{ Facetted_Egg_Shape (9, 22, 1.85, 0.80)
        texture { pigment{color rgb<1,1,1&lgt;*1.3}
                  finish {ambient 0.08 diffuse 0.7 phong 0.1}
                }
        scale 1 rotate<0,10,0> translate<0,1.85,0>}
      } // end of object ------------------------------------

Das Makro im Detail:

Das Makro verwendet eine Schnittmenge von Prismen, welche an einem Ende eine eiförmig facettierte Umrisslinie haben:

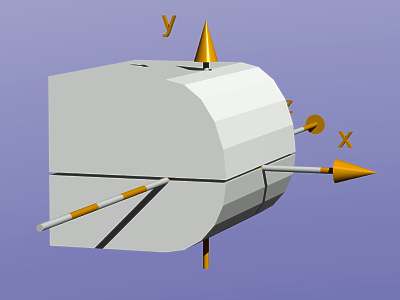

Facetted_Sphere - 1 Prismen-Element der Schnittmenge

Facetted_Sphere (6, 12 ) = Schnitt von 12 Prismen-Elementen

// ----------------------------------------------------------- macro Facetted_Egg_Shape
#macro Facetted_Egg_Shape (Quarter_Segments, Radial_Segments, Lower_Scale, Upper_Scale)
     //Facettierte_Ei_Form (Viertelskreis_Teilung, Radial_Teilung)
#local Facets_Silhouette =
union{
 prism {
   -2 ,2 ,  Quarter_Segments +3
   < -2,-1.00>,
 #local Nr    =  -Quarter_Segments;
 #local EndNr =  0;
 #while (Nr < EndNr+1)
   #local Angle_degrees = Nr* 90/Quarter_Segments;
   #local Angle_radians = radians(Angle_degrees);
   < cos (Angle_radians) , sin (Angle_radians)> ,
 #local Nr = Nr + 1 ;
 #end
   < -2, 0>
 rotate <-90,0,0> scale <1,1,-1> //turns prism in z direction!
 scale <1,Lower_Scale,1>
 } // end of prism object -------------------------------------------------------------

 prism {
  -2 ,2 , Quarter_Segments+4
  < -2, 0>,
  #local Nr    =  0;
  #local EndNr =  Quarter_Segments;
  #while (Nr < EndNr+1)
   #local Angle_degrees = Nr* 90/Quarter_Segments;
   #local Angle_radians = radians(Angle_degrees);
  < cos (Angle_radians) , sin (Angle_radians)> ,
  #local Nr = Nr + 1 ;
  #end
  < -2, 1>,
  < -2, 0>
 rotate <-90,0,0> scale <1,1,-1> //turns prism in z direction!
 scal e<1,Upper_Scale,1>
 } // end of prism object -------------------------------------------------------------
}// end of union

intersection{
 #local Nr = 0;                  // start
 #local EndNr = Radial_Segments; // end
 #while (Nr < EndNr)

 object{ Facets_Silhouette rotate <0,Nr * 360/EndNr,0>}

 #local Nr = Nr + 1;    // next Nr
 #end // ---------------  end of loop
} // end of intersection

#end // ------------------------------------------- end of macro Facetted_Egg_Shape (...)

Das Facetted_Egg-Makro verwendet obiges Makro mit fester Skalierung Lower_Scale = 1.15 und Upper_Scale = 1.55:

// ---------------------------------------------------------------- macro Facetted_Egg
#macro Facetted_Egg(N_Quarter_Segments, N_Radial_Segments)
  object{ Facetted_Egg_Shape(N_Quarter_Segments, N_Radial_Segments, 1.15, 1.55)
          translate < 0, 1.15, 0>
          scale 2/(1.15 + 1.55)
         }
#end // ----------------------------------------------- end of macro Facetted_Egg(...)

Beschreibungen und Beispiele zum Raytracer POV-Ray von Friedrich A. Lohmüller

Diese Objekte sind in meiner Include_Datei "shapes_lo.inc" als Makros definiert:

Facetted_Egg

Facetted_Egg_Shape
