Segment_of_Object

Segment eines Objekts

Syntax:

object{ Segment_of_Object (Mein_Object, Segment_Angle)
        texture{ ... ... }
      } // end of object ------------

Wobei:
Mein_Object = ein beliebiges deklariertes Objekt ist und
Segment_Angle = der Winkel des Segments, links-händig orientiert!

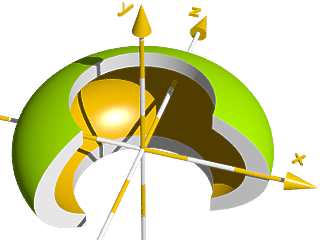

Beispiel:

#declare My_Test_Object =
difference{
 sphere{ <0,0,0>, 2.75
         texture { pigment{ color rgb< 0.5, 1.0, 0.0>}
                   finish { ambient 0.1 diffuse 0.85  phong 1}
                 } // end of texture
       }  // end of sphere ----------------------------------------
 sphere{ <0,0,0>, 2.25
         texture { pigment{ color rgb< 1, 0.6, 0> }
                   finish { ambient 0.1 diffuse 0.85  phong 1}
                 } // end of texture
       }  // end of sphere ----------------------------------------
 cylinder{ <0,-3.5,0>,<0,3.5,0>, 1.50
           texture { pigment { color rgb< 1, 1, 1>}
                     finish  { ambient 0.15 diffuse 0.85 phong 0.5}
                   } // end of texture
         } // end of cylinder  ------------------------------------
  scale<1,0.6,1>
} // end of difference --------------------------------------------

//-----------------------------------------------------------------
#include "shapes_lo.inc"
object{ Segment_of_Object (My_Test_Object,-235)

         texture { pigment{ color rgb<1,1,1>}
                   finish { ambient 0.1 diffuse 0.85  phong 1}
                 } // end of texture
      }
// ----------------------------------------------------------------

Das Makro im Detail:

Zur Technik des Ausschneidens mit 2 Quadern vergleiche die Erklärungen zu den vorherigen Makros.
Die Größe der Quader, die man hier zum Ausschneiden des Segmentes verwendet, werden hier mittels der Funktionen "min_extent ( Object )" und "max_extent ( Object )" automatisch bestimmt:

//--------------------------------------------------- Segment_of_Object macro #macro Segment_of_Object ( SEgment_OBject, Segment_Angle) #local D = 0.0001; // just a little bit #if (Segment_Angle = 0) #local Segment_Angle = D; #end #if (abs(Segment_Angle) >= 360) #local Segment_Angle = mod (Segment_Angle, 360); #end #local O_min = min_extent ( SEgment_OBject ); #local O_max = max_extent ( SEgment_OBject ); #local O_max_x = max (O_min.x, O_max.x); #local O_max_z = max (O_min.z, O_max.z); #local R_max = 1.5*max(O_max_x,O_max_z); #if (Segment_Angle > 0) #local Box_z = R_max+D; #else #local Box_z = -R_max+D; #end intersection{ object{ SEgment_OBject } #if (abs(Segment_Angle) >= 180) union{ #end // then use union! box { <-R_max+D,O_min.y-D,0>,< R_max+D, O_max.y+D,-Box_z> }// end of box box { <-R_max+D,O_min.y-D, Box_z>,<R_max+D, O_max.y+D,0> rotate<0, Segment_Angle,0> }// end of box #if (abs(Segment_Angle) >= 180) } // end of union #end // end of union, if union is used! } // end of intersection #end // end of macro ------------------------- end of macro Segment_of_Object -----

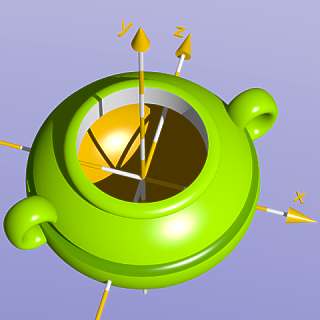

Ein anderes Beispiel:

Segment_of_Object

The original object Segment_Angle = -225

Beschreibungen und Beispiele zum Raytracer POV-Ray von Friedrich A. Lohmüller

Dieses Objekt ist in meiner Include_Datei "shapes_lo.inc" als Makro definiert:

Segment_of_Object
